電動工具電池設計方案
電動工具電池的最大特點在于輸出的動力要足夠大，同時產品要做好溫度控制，因為動力過大和溫度的控制措施電池的循環壽命會受到影響。如何平衡？是電動工具電池特別要注意的問題。我司為其電動工具電池設計的方案選配18650的15C高倍率電池，同時會做好均衡功能和溫度控制以確保達到客戶的要求。
一、電動工具電池要求：
電動工具產品因本身的輸出動力特別大，所以普通的容量型電芯無法滿足要求，只能選擇高倍率的動力電芯。因動力過大，所以容易發熱，需要做要溫度控制。電源管理模塊，采取進口芯片，同時專門增加了均衡功能。組合后的成品電池具體參數如下：

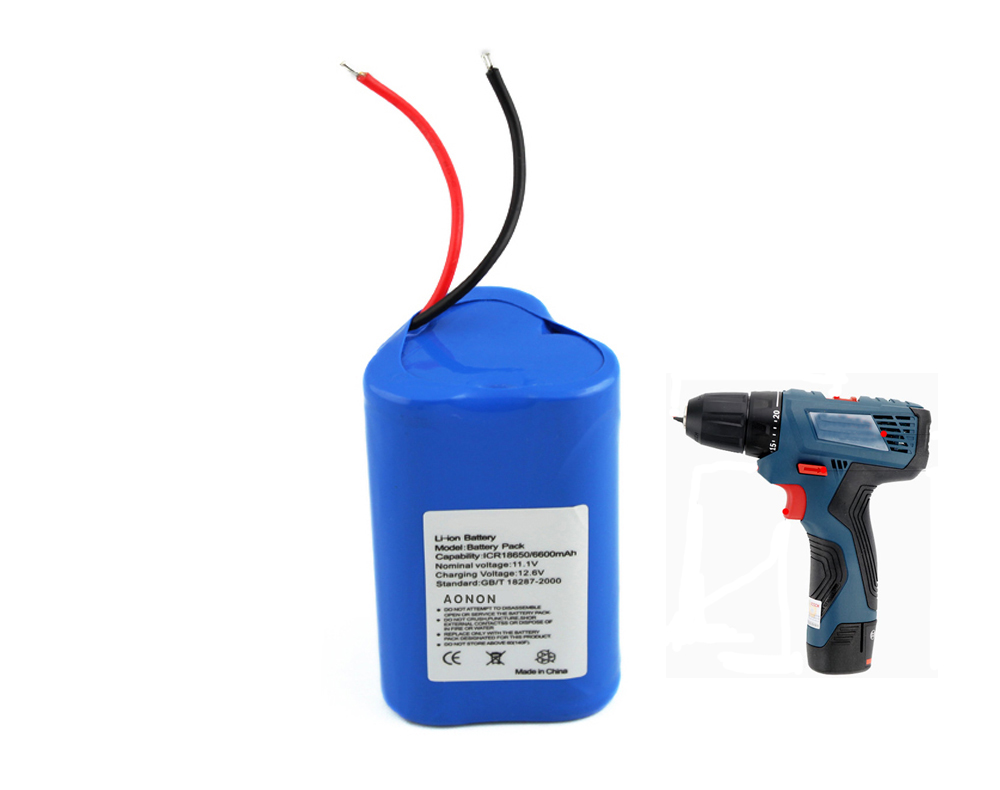

1、鋰電池組型號設計要求：18650-3S1P/2Ah/11.1V。
2、電路部分設計要求：
A、單節過充保護電壓：4.25±0.25V
B、單節過充恢復電壓：4.1±0.50V
C、單節過放保護電壓：2.70±0.08V
D、單節過放恢復電壓：3.00±0.10V
E、組合電池過流保護值：30~35A
F、充電平衡電流：300±50mA
G、充電平衡電壓：4.20±25mV
H、電池過溫保護值：70±5度
I、成品電池還具備短路、反充保護。
J、電池循環壽命設計要求：500次
4、電池外型尺寸設計要求： 充電平衡模塊：充電過程中平衡各電芯電壓差，增強各電芯電壓的一致性以延長組合電池的使用壽命。
5、溫度開關：主要針對溫度保護功能設計。當電池本身的溫度因其它異常問題達到75度時，溫度開關動作，達到過溫保護，當溫度下降時，自動恢復。
6、18650鋰離子電芯/18650/2000mAh/3.7V 。
7、場效應管：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
