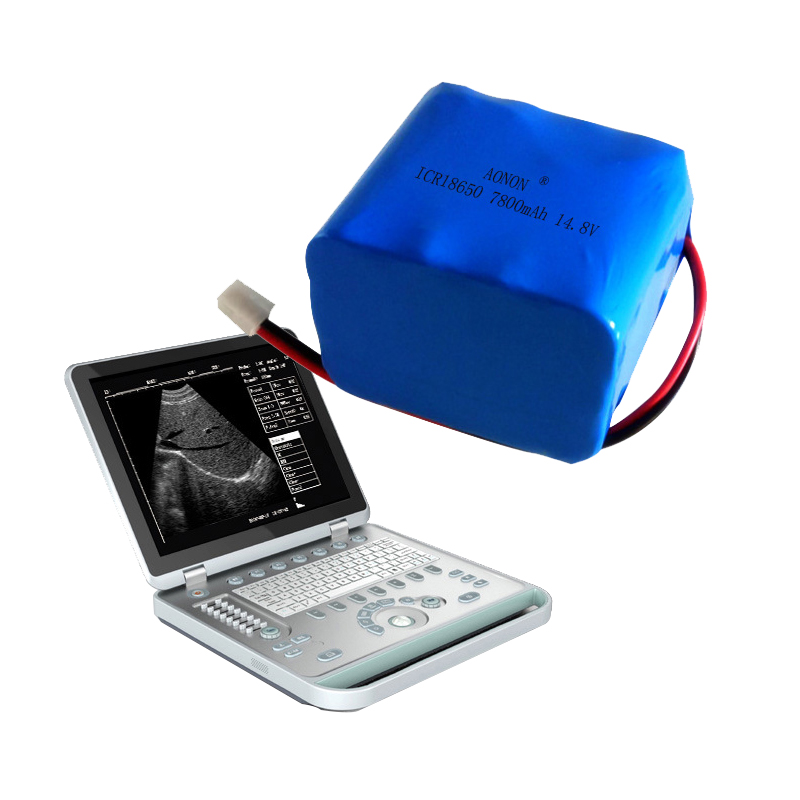

14.8V 7800mAh便攜式B超機鋰電池方案
隨著醫療科技水平的發展及人類物質生活水平不段提高，醫療設備功能便攜化、產品應用家庭化已成為整個行業的發展趨勢。便攜式B超機擺脫了傳統臺式機AC供電的非移動式缺點，實現輕巧、便攜，多功能等優點。產品采用高性能鋰電池組進行供電，以滿足產品持續、高效、穩定運行。
一、便攜式B超機電池設計方案要求：
便攜式B超機方便醫務人員進行可移動式的戶內、戶外作業，提供持續、高效、穩定的移動電源已成為此類設備正常運作的最大保障。方案采用高性能電芯，使整個電池具備高能量比、輕質量、小體積、高循環壽命、高安全、一致性高等特點。電源管理方案，采用高智能化的SBS電池管理系統，對電池的安全及電量進行有效的管理。
二、便攜式B超機電池設計方案：
1、產品規格：
（1）、組合方式：18650-4S3P；
（2）、標稱電壓：14.8V；
（3）、標稱容量：7800mAh；
（4）、持續放電電流：0.2C；
（5）、最大放電電流：1C；
（6）、工作溫度：充電0-45°C
放電-20-60°C
（7）、成品內阻：≤400mΩ
（8）、過充保護電壓每串4.25±0.025V
（9）、過放保護電壓：2.4±0.08V
（10）、過流值：8~18A
2、 保護板（PCM）：主要是對可充電智能電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流及過溫等保護功能。以避免引起燃燒、爆炸等危險。
3、AFE /IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測。使電芯在安全穩定高效的范圍內工作。
4、電芯：18650-2600mAh。
5、場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
6、電量管理控制芯片：功能完整的電量檢測計，具有一個測量電壓與溫度的模數轉換器(ADC) 和一個測量電流與充電感測的模數轉換器。電量檢測計具有一個微處理器，負責執行電量檢測，能夠提供剩余電量狀態等信息，芯片還提供剩余可運行時間 。主機可隨時向電量檢測計查詢這些信息，將電池信息通知用戶。電量檢測計的使用非常方便，讓使用者隨時掌握電池電能。
7、電池組封裝：膠殼。
