移動支付終端鋰電池設計方案

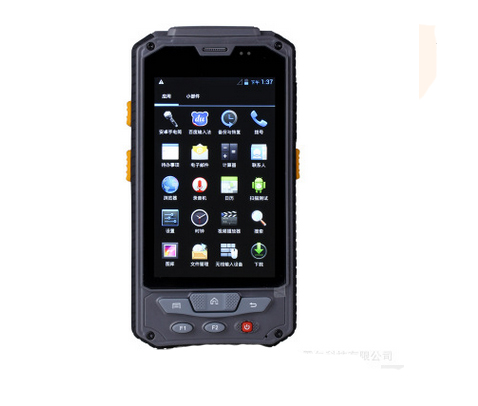

引：（關鍵詞：移動支付終端 聚合物電池）移動支付就是允許用戶使用其移動終端對所消費的商品或服務進行賬務支付的一種服務方式。單位或個人通過移動設備、互聯網或者近距離傳感直接或間接向銀行金融機構發送支付指令產生貨幣支付與資金轉移行為，從而實現移動支付功能。移動支付將終端設備、互聯網、應用提供商以及金融機構相融合，為用戶提供貨幣支付、繳費等金融業務。移動支付終端采用高性能鋰電池組進行供電，以滿足產品持續、高效、穩定運行。
一、移動支付終端鋰電池設計要求：
根據客戶的要求和產品規格，設計與主機配套的電池組，將鋰電池及安全保護性能集成到解決方案中去。在整個方案的設計過程中，以實現同主機的最完美整合為方向，以確保電池、電池組及整個系統的安全性為前提，以滿足相應的設計法規及認證法規為首選考慮。同時為了確保鋰電池的安全性和可靠性，電池組內部都要采取多層保護，防止鋰電池因過充電，過放電或短路而被破壞。
1）鋰電池組型號設計要求：505097-1S1P/3000mAh/3.7V。
2）電路部分設計要求：
1、單節過充保護電壓：4.28±0.25V
2、單節過充恢復電壓：4.08±0.50V
3、單節過放保護電壓：3.00±0.08V
4、單節過放恢復電壓：3.00±0.08V
5、組合電池過流保護值（10ms）：1.5~3.5A
6、組合電池過溫保護值（可恢復）：70±5℃
7、成品電池還具備短路、反充保護。
3）電池循環壽命設計要求：300~500次（國標充放電標準）
4）電池外型尺寸設計要求：參照主機外殼
二、移動支付終端鋰電池設計方案：
1）保護板（PCM）：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流等保護功能，以避免引起燃燒、爆炸等危險。
2）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。
3）溫度開關：主要針對溫度保護功能設計。當電池本身的溫度因其它異常問題達到70±5℃范圍時，溫度開關動作，進行溫度保護。
4）聚合物鋰離子電芯：505097P/3000mAh/3.7V。
5）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
6）電池封裝:PVC熱縮
