智能家居LED燈鋰電池設計方案
前言:隨著家居產品市場日益擴大，出現了鏡子LED燈、衣柜LED燈等家居LED燈的新應用，因為這些產品是戶內使用，因而普遍有高安全性和節能環保要求。與一些鎳鎘/鎳氫LED燈電池不同，我司采用家居LED燈鋰電池方案，這是最先進的LED燈電池應用方案。
該方案采用18650鋰電芯設計，保護板上使用的主控IC和MOS管為進口元件，所有材料均使用符合環保要求的標準件。
設計要求：
一、家具LED燈鋰電池設計要求：
根據產品規格和客戶要求，設計與家居產品相匹配的智能LED燈鋰電池，將智能鋰電池LED燈的安全性與環保節能集成到方案中去，在滿足日常照明使用的同時，也可以作為LED應急電源使用。我司開發的LED燈鋰電池要求能驅動化妝鏡持續工作30天，每天工作30分鐘，LED工作電流約200mA。
二、智能家居LED燈鋰電池設計方案：
1）保護板（PCM）：主要是對可充電智能LED燈鋰電池進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能過充、過放、短路、過流及過溫等保護功能。以避免引起燃燒、爆炸等安全事故。
2）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行在線功能的時時監測。使電芯在安全、穩定、高效的范圍內工作。
3）過流保護片（PTC可恢復保險絲）：主要針對二次保護功能設計。PTC具有過流保護、自動恢復雙重功能，LED燈鋰電池里的PTC可以防止電池高溫放電和不安全的大電流的發生。

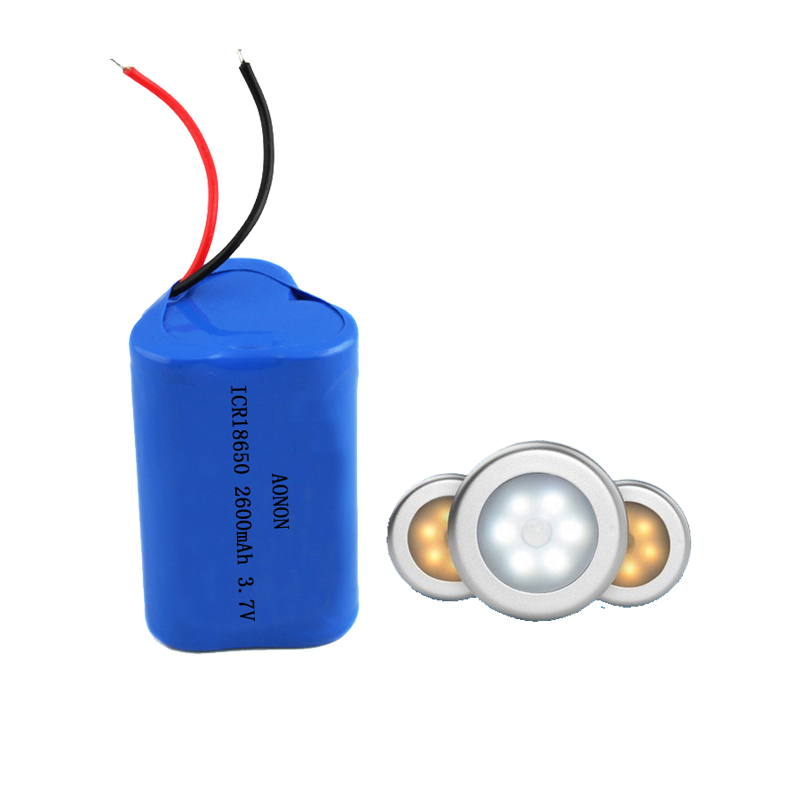

4）電芯：18650/2600mAh/3.7V鋰離子電芯，具備高能量比和高安全性。
5）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
6）發光二極管（LED）：LED燈電池方案采用高亮度、環保節能LED。
7）電池組封裝：PVC套管。
